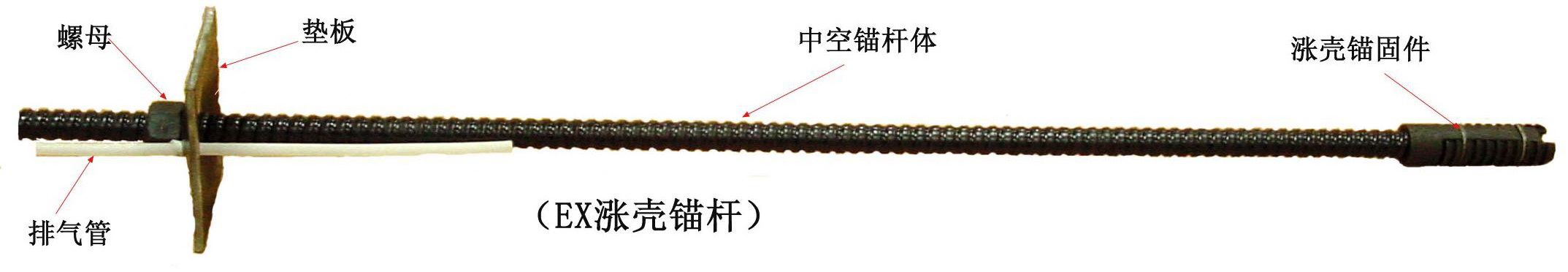

| 特点:由中空锚杆体、钢质涨壳式锚固件、止浆塞、垫板和螺母组成。 |
| (1)具有通过涨壳与岩壁形成涨压力，安装锚杆后能迅速形成支护锚固力，控制岩体变形；可对锚杆施加预应力控制围岩变形； |
| (2)锚杆能360°任意方向安装及注浆，且施工工艺简单、注浆可靠，使锚杆具有永久支护力和耐久性； |
| (3)能通过预应力使锚杆注浆体处于零应力或注浆体不出现开裂，防止锚杆在长期的工作下锈蚀。 |
| 产品型号 |
中空锚杆体型号 | 建议预应力值 |
涨壳极限抗拉力值不小于 |
锚杆力学指标** | 锚杆孔
直径 |
备注 |
| 杆体极限拉力不小于 | 延伸率 |
名义外径/壁 厚 | 重量 | 螺纹方向 |
杆体标准长度 | 锚杆最大长度 |
| | KN | KN |
KN | % | mm |
kg/m | | m |
m | mm |
| EX涨壳式中空注浆锚杆 |
EX25N | R25/5-A | 60 | 90 |
180 | 6 | 25/5 | ～2.5 |
左旋 | 2.5/3/3.5/4/4.5
5/5.5/6/8 |
12m以上 | 42 | 常用 |
| EX25S15 | R25/4-A | 60 | 90 | 150 |
6 | 25/4 | ～2.0 | 42 | 常用 |
| EX25S12 | R25/5-B | 60 | 90 | 120 |
10 | 25/5 | ～2.5 | 42 | 常用 |
| EX27N | R27/5-A | 90 | 120 | 230 |
6 | 27/6 | ～3.1 | 46 | |
| EX27S20 | R27/5-A | 90 | 120 | 200 |
6 | 27/5 | ～2.2 | 46 | |
| EX27S18 | R27/6-B | 90 | 120 | 180 |
10 | 27/6 | ～3.1 | 46 | |
| EX29N | R29/7-A | 120 | 140 | 290 |
6 | 29/7 | ～3.8 | 50 | 常用 |
| EX29S26 | R29/6-A | 120 | 140 |
260 | 6 | 29/6 | ～3.4 | 50 | |
| EX32N | R32/6-A | 120 | 180 | 290 |
6 | 32/6 | ～3.8 | 65 | 常用 |
| EX32S25 | R32/5.5-A | 120 | 180 |
250 | 6 | 32/5.5 | ～3.6 | 65 | |
| EX38N | R38/8-A | 200 | 280 | 450 |
6 | 38/8 | ～5.9 | 70 | 常用 |
| EX38S40 | R38/7-A | 200 | 280 | 400 |
6 | 38/7 | ～5.3 | 70 | |
| EX51N | R51/8-A | 290 | 400 | 640 |
6 | 51/8 | ～8.5 | 85 | |
| 备注 |
1.中空锚杆体力学指标同RD型中空注浆锚杆，也可按用户技术要求生产；
2.锚杆钻孔直径大小对涨壳锚杆的预应力影响大，应严格按表中直径钻孔，并用规定钻头；
3.建议预应力值与施工现场岩石地质条件，涨壳锚固件强度有关，由设计确定。其值不得大于涨壳锚固件的极限强度，表中建议预应力值按涨壳强度定，取安全系数K=1.5。预应力损失根据地质条件不同，一般在1.25～1.5之间，初始预应力值可取涨壳强度的0.8。
|
|
*指用于岩石条件。在不同土质条件时锚杆孔径大小根据锚固要求定。
**锚杆力学指标及技术参数可根据用户需要改变。 |
| 施工技术指南： |
1．钻孔：用凿岩机在地层中钻孔，为使钻孔直而钻径精确，请使用十字钻头钻孔。其他钻头易扁曲，造孔不准，影响涨壳锚力及锚杆安装。对于Ф25锚杆，钻头使用Ф42～Ф46mm，EX42/25适用的锚杆孔径为
Ф42～Ф46mm。
2．在吹净钻孔道后，将安装涨壳锚头锚杆插入孔道，一端安上安装工具，工厂配合提供的钎尾，并接上凿岩机，开动凿岩机，通过其冲转力使涨壳锚头在孔道底部充分涨开（一般以凿岩机无法转动为止即可）。
3．第三步：卸去凿岩机或钎尾，安装垫板，螺母及注浆管。预应力并按规定锁定荷载，预应力的方法有两种：用机械扭力扳手锁定或用双活塞柱空心千斤顶锁定荷载。
4．注浆：预应力完成后及时进行注浆。注浆质量是永久支护锚杆耐久性的关建。
注浆材料：建议纯水泥浆，水灰比W/C＝（0.35~0.45）：1。W/C值小时，水泥浆的收缩率少。故根据实际情况选择W/C值。（警告不能使用水泥砂浆！）
注浆设备：使用注浆压力1～1.5MPa的螺杆泵型注浆，建议使用：图强公司生产的DML30型锚杆专用注浆泵（图5）。在孔口设置止浆塞向上安装时，按图示式用水泥浆。该注浆泵能用极浓浆（W/C=0.35:1），以提高注浆体与孔壁之间的饱满度，减少浆体的收缩率，当W/C值小于0.4时可控制浆体固结后收缩率小于1％。
注浆时应将初步拌和的水泥浆放入注浆泵的进料器中。开动泵工作后，注浆前建议将进料器中的全部浆液通过泵泵回到进料器中，使泥浆体通过泵充分拌和后再行锚杆注浆。这样浆液和易性很好，注浆效果好。
EX型锚杆特定的向上注浆和向下注浆功能提高了锚杆注浆的可靠性。当锚杆向上安装时，即如向隧道拱部安装时，注浆液从注浆管进浆，浆体逐渐充溢钻孔并向上流动。注浆体从涨壳锚头尾端进浆。此时中空锚杆体的空腔成为排气道。
当锚杆向下安装时，中空锚杆体为进浆道，塑料管为排气道注浆时，浆体从涨壳锚头底部出浆，并逐渐充溢钻孔道。浆体从塑料管流出，并保持约30s的压力时停止注浆，见图3～4。 |
|
|
|
